Elektrisk stråling Yderrør

Name: Elektrisk stråling Yderrør
Rating: 5 (99 reviews)

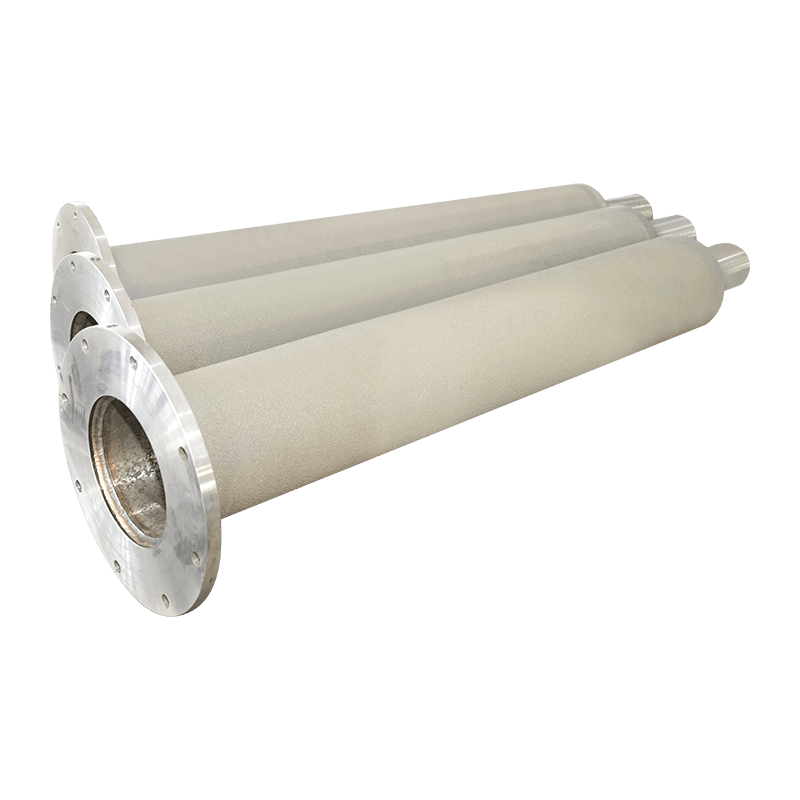

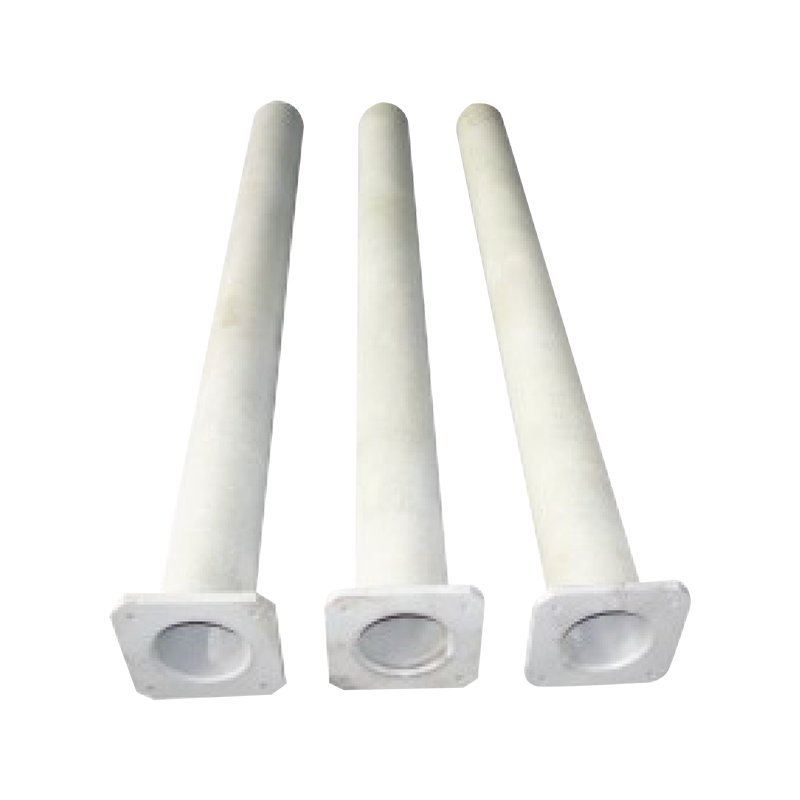

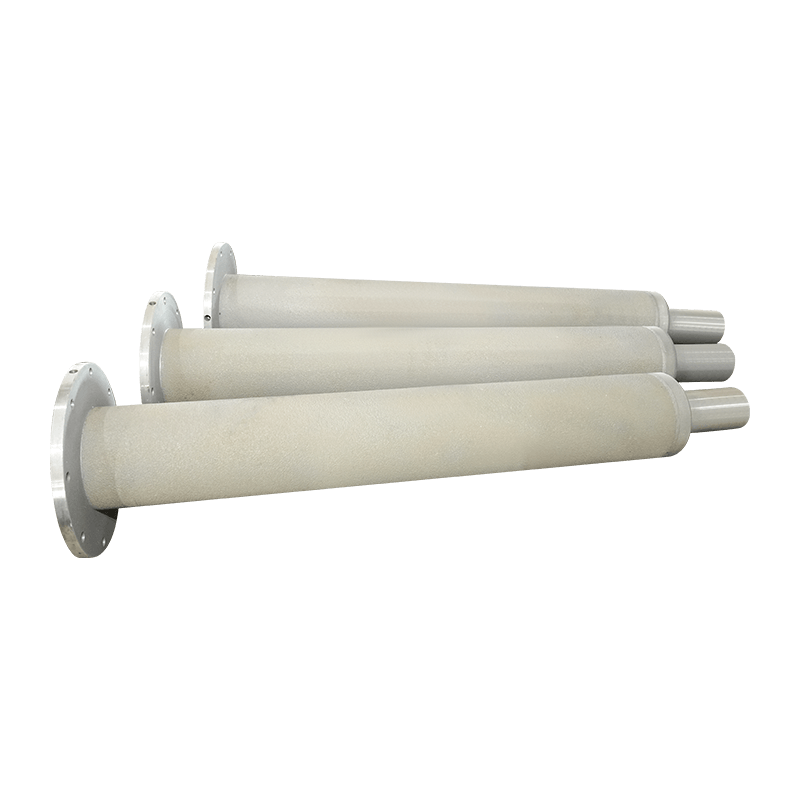

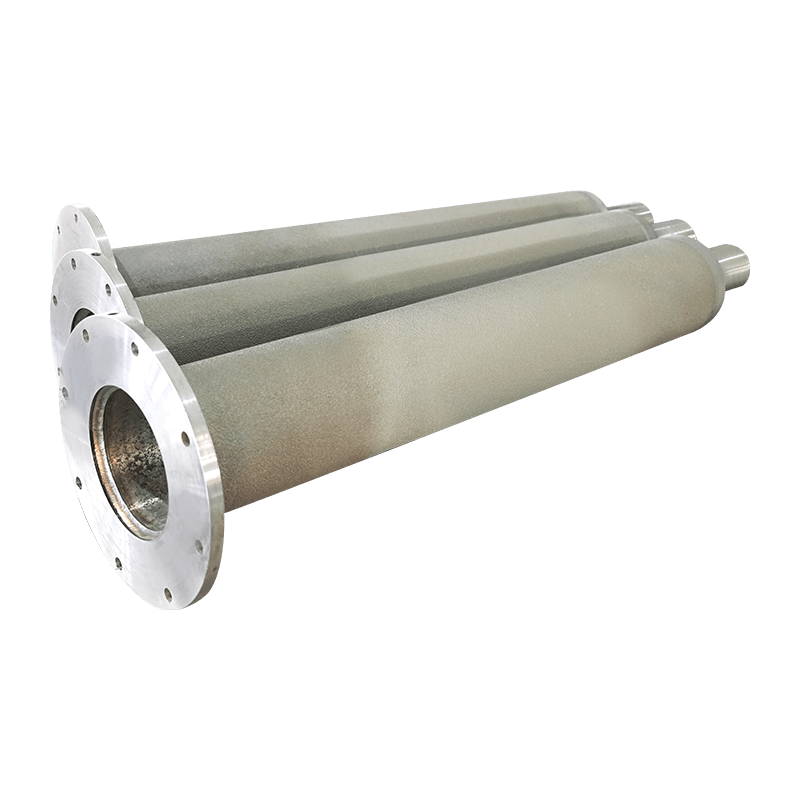

Elektrisk varmestrålingsrør er en type varmeelement, der er indesluttet i en beskyttelsesmuffe og opvarmes af elektricitet. Muffen udstråler indirekte varmen til ovnbeklædningen og det forarbejdede emne, og er meget udbredt i forskellige varmeovne i varmebehandlingsindustrien. Det elektriske strålingsrør er hovedsageligt sammensat af en varmebestandig stållegeringsmuffe og en varmelegeme, som er viklet omkring en varmebestandig isolerende keramisk rørkerne med en spiralrille af en elektrisk varmetråd.
Fordelene ved dette strålingsrør er:
① Kan udskiftes på arbejdspladsen uden at påvirke produktionen;
② Mere rimelig strømfordeling;
③ Fordelagtig for strømmen af atmosfære inde i ovnen;
④ Med procesændringer er det praktisk at øge eller mindske ovnens effekt, justere varmekapaciteten og andre fordele.

Our radiant tubes are designed for use not only in domestic heat treatment equipment but also as replacement components for imported heat treatment systems. In 1998, this product line was awarded the Gold Medal at the National Technology Exhibition.
The heating element (tube core) inside the radiant tube is available in several configurations: cage type, vertical strip-wound type, and spiral-wound resistance wire type. The resistance wire materials used are nickel-chromium (Ni-Cr) and iron-chromium (Fe-Cr) alloys. The surface load is typically designed at ≤1 W/cm², with single-tube power ratings ranging from 3kW to 60kW. The operating temperature of the heating element ranges from 500°C to 1300°C.

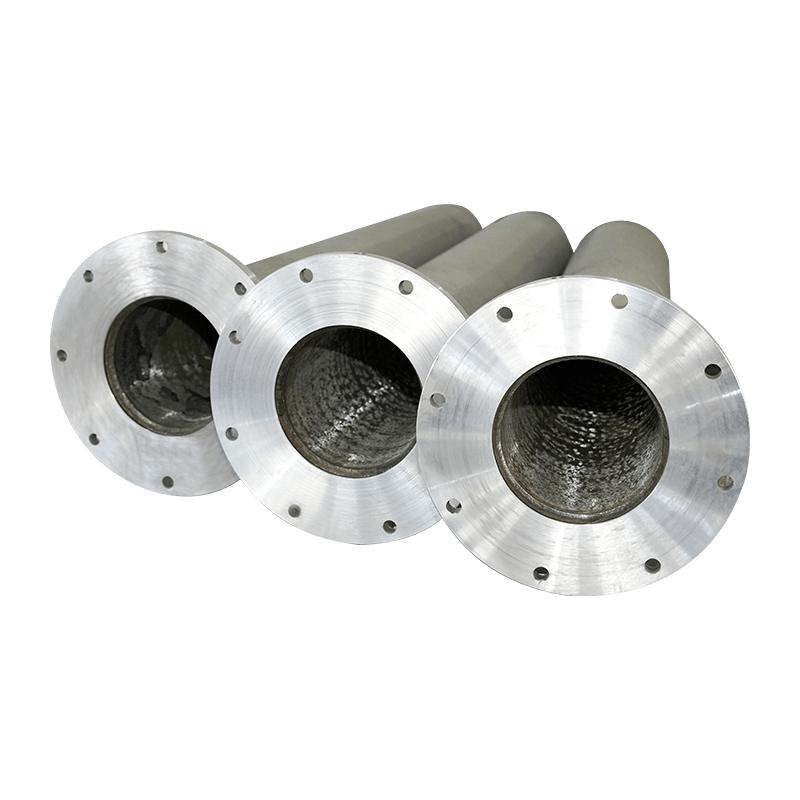

The outer protective tube is manufactured in three types: centrifugally cast tubes, rolled and welded tubes, and seamless tubes.
In terms of service life:
Quenching furnaces: ≥1 year
Tempering furnaces: ≥3 years
Gas-fired radiant tubes: ≥2 years
For sleeve tube materials, please refer to the table below.

Forespørgsel

PREV：Særlige keramiske rør
NÆSTE：Elektrisk Radiant Tube Varmekerne

Tekniske parametre for elektrisk varmelegering

Karakter/Performance		1Cr13Al4	0Cr25Als	OCr21Al6	0Cr21Al6NB	0Cr27Al7NO2	Cr15Ni6o	Cr20Ni6o	Cr20Ni30
Vigtigste kemiske komponenter %	Cr	12-15	23-26	19-22	21.0-23.0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Balance	Balance	Balance	Balance	Balance	Balance		Balance
	Vedr	Passende beløb	Passende beløb	Passende beløb	Passende beløb	Passende beløb	Passende beløb	Passende beløb	Passende beløb
	Mo					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Balance	28-32
Maksimal driftstemperatur for komponenter℃		950	1250	1250	1350	1400	1100	1150	1100
Tæthed /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Vedrsistivity Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Temperaturkoefficient for modstand × 10-51 ℃		15	5	5	5	-1	14	8.5
Smeltepunkt ℃		1450	1500	1500	1500	1520	1390	1400	1390
Trækstyrke MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Forlængelse %		>14	>12	>12	>12	>12	>20	>20	>20
Vedrduction of area%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Antal bøjninger		>5	>5	>5	>5	>5
Hårdhed		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organisation		Ferriter (F)	Ferriter (F)	Ferriter (F)	Ferriter (F)	Ferriter (F)	Austenitisk (A)	Austenitisk (A)	Austenitisk (A)
Magnetismeeeeee		Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Ikke-magnetisk	Ikke-magnetisk	Ikke-magnetisk
Magnetismeeeeee		Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Ikke-magnetisk	Ikke-magnetisk	Ikke-magnetisk
