Hvordan fungerer radiant tube heaters? En komplet teknisk vejledning til købere

En strålevarmer er et gasfyret infrarødt varmesystem, der producerer varme ved at brænde brændstof inde i et lukket metalrør og udstråle den termiske energi direkte til genstande, mennesker og gulve under det. I modsætning til en varmluftsenhed, der opvarmer hele luftvolumen i en bygning, udsender en strålevarmer infrarøde bølger, der bevæger sig i lige linjer, indtil de når en hurtig overflade. Gulvet, maskinerne og beboerne absorberer denne stråling og frigiver varme tilbage til deres omgivelser. For anlægsingeniører og facility managers er det praktiske hurtigere resultatrespons, lavere brændstofforbrug og mere ensartede gulvtemperaturer i store industribygninger.

Hvordan en strålevarmer omdanner brændstof til varme

Den komplette driftssekvens for en strålevarmer kan reduceres til fire klart defineret trin.

1. Brænderen blander naturgas eller propan med en kontrolleret mængde forbrændingsluft og antænder blandingen.
2. Flammen og de varme forbrændingsgasser bevæger sig gennem et langt stål- eller varmebestandigt legeringsrør og opvarmer gradvist rørvæggen indefra.
3. Den ydre overflade af røret når temperaturer på omkring 800°F til 1000°F og begynder at frigive infrarød stråling.
4. Den infrarøde energi bevæger sig gennem luften uden at opvarme den, rammer gulvet og udstyret og opvarmer disse overflader direkte.

Det sidste trin er det afgørende træk ved strålevarme. En konvektionsvarmer er afhængig af, at varm luft stiger op mod taget, lagdelt i lag og efterlader kolde zoner nær læssepladsen eller arbejdsbordet. Strålende rør omgår dette problem ved at levere energi direkte til den besatte zone. Luften opvarmes først, efter at gulvet og udstyret genudsender deres lagrede varme. Dette gør det muligt at indstille termostaten flere grader lavere for den samme oplevede komfort, hvorfor mange installatører rapporterer om brændstofbesparelser på 25 til 40 procent sammenlignet med forcerede luftsystemer.

Besparelserne vist ovenfor er typiske intervaller rapporteret i industrielle installationer snarere og garanterer værdier. Det faktiske resultat af loftshøjde trækforhold, isoleringsniveauer og hvor ofte læssedøre åbnes. Bygninger med højt til loftet og store luftmængder reagerer bedst på strålevarme, fordi der ikke er behov for at opvarme luft, der blot samler sig i nærheden af ​​​​taget. Faciliteter med hyppige døråbninger gavner også, fordi strålingsenergi genetablere gulvvarmen hurtigt efter kold luftstrømmer ind. Et tvungen luftsystem ville bruge meget længere tid på at genopvarme hele den indvendige luftmængde efter hver dørcyklus. Disse driftegenskaber gør den strålende tilgang særligt attraktiv i logistik- og produktionsmiljøer, hvor luftlækage og bygningshøjde modvirker konventionel opvarmning. For faciliteter, der også har brug for procesvarme eller ovnkomponenter, bruges den samme varmebestandige legeringsteknologi, som findes i strålerør på tværs af relateret udstyr, hvorfor mange købere starter med en detaljeret vejledning til grundlæggende strålerør før du skriver deres specifikation.

Nøglekomponenter i en strålevarmer

Et typisk rørvarmesystem er bygget af et lille antal robuste komponenter. At forstå hver enkelt hjælper med at specificere den rigtige enhed og diagnosticere problemer senere.

Brænder og kontrolsystem

Brænderen er hjertet i systemet. Den trækker primærluft ind, blander den med naturgas eller propan i et kontrolleret forhold og antænder blandingen inde i brænderrøret. Styresystemet omfatter en gasventil, tændingsmodul, flammesensor og en termostat eller bygningsstyringsflade. Brændere kan fungere i enkelttrins, totrins eller modulerende tilstand. To-trins og modulerende brændere forbedrer effektiviteten ved at reducere brændstoftilførslen, når rummet ikke har brugt for fuld effekt.

Strålende rør og reflektor

Selve strålerøret er fremstillet af varmebestandigt stål eller højlegeret rustfrit stål i lige, U-formet eller W-formet geometri. Forbrændingsgasser bevæger sig gennem røret og hæver dets overfladetemperatur til det punkt, hvor infrarød emission begynder. En poleret aluminiumsreflektor er placeret over røret for at omdirigere opadgående stråling mod gulvet nedenunder og koncentrere varme, hvor folk rent faktisk arbejder. Reflektoren beskytter også tagkonstruktionen mod overdreven strålingsvarmepåvirkning.

Udstødning og vakuumsystem

Efter at forbrændingsgasser passerer gennem strålerøret, indeholder de stadig brugbar varme og skal udluftes sikkert. I et vakuum- eller undertryksdesign trækker en induceret trækventilator forbrændingsprodukterne gennem rør- og aftrækssystemet. I et positivt trykdesign skubber brændertrykket gasserne gennem røret. Pull through-systemer er mere almindelige, fordi de eliminerer enhver chance for, at forbrændingsgas lækker ind i den besatte plads gennem en beskadiget samling.

Strålerørets metallurgi er en vigtig faktor i systemets levetid. Rør, der fungerer over 900°F, oplever gradvis oxidation og termisk træthed, så støbte varmebestandige legeringer og centrifugalstøbte højlegerede stål foretrækkes til længere levetid. Strålingsrør bruges også i industriovne og varmebehandlingslinjer, hvor de adskiller forbrændingsatmosfæren fra procesatmosfæren og giver en jævn varmefordeling. Producenter af varmebehandlingsarmaturer og ovnkomponenter anvender den samme materialeviden, når de producerer strålerør, og mange af disse produktmuligheder for strålerør fås i matchede legeringskvaliteter til kontinuerlig drift.

Radiant Tube Konfigurationer og varmeeffekt

Formen på strålerøret bestemmer, hvor meget varmeafgivende overfladeareal, der passer ind i et givet loftrum. Tre standardkonfigurationer dominerer markedet, og hver af dem har en forskellig balance mellem omkostninger, output og dækning.

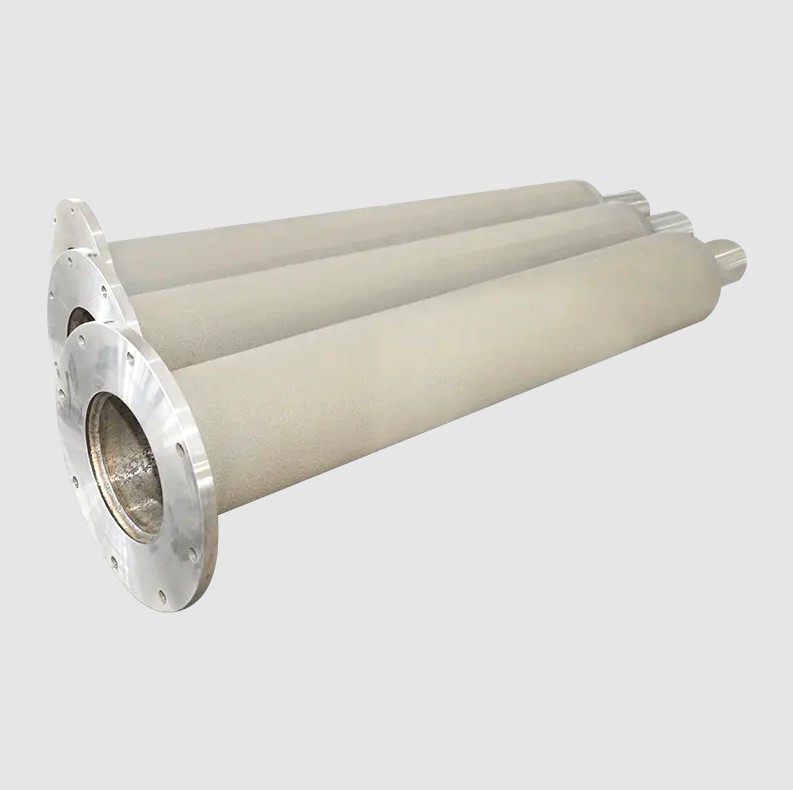

An I-formet strålerør er det enkleste layout, i det væsentlige et lige rør, der er monteret vandret i en lille vinkel. Den passer til mindre værksteder og mindre bugter, hvor en kompakt varmezone er tilstrækkelig. Det lige layout holder trykfaldet lavt og rørlængden kort, så brænderventilatoren arbejder mindre. Fordi varmeydelsen er lavere, er en I-formet enhed også den mest økonomiske mulighed for en enkelt varmezone.

Engros I-Shaped Radiant Tube Manufacturer, Exporter Company Jiangsu Huaye Technology Co., Ltd er Kinas I-formet strålerørproducent og I-formet strålerøreksportørfirma, vi tilpasser og ... Se produkt →

A U-formet strålerør fordobler den varmeafgivende overflade inden for nogenlunde det samme vandrette fodaftryk. Returbøjningen i den ene ende sender forbrændingsgasser tilbage gennem et andet ben, hvilket betyder, at loftslængden dækket af varmeren er omtrent den samme som dens fysiske rørlængde. Denne konfiguration er meget udbredt i mellemstore lagre, reparationsværksteder og produktionsceller. Det ekstra overfladeareal øger både det samlede output og strålingseffektiviteten sammenlignet med et lige rør af tilsvarende total længde.

Engros U-formet strålende rørfabrikant, eksportørfirma Jiangsu Huaye Technology Co., Ltd er Kinas U-formet strålerørproducent og U-formet strålerøreksportørfirma, vi tilpasser og ... Se produkt →

A W-formet strålerør er den højeste output-mulighed. Det giver fire parallelle gennemløb af røroverfladen til en brænder, der er placeret i den ene ende. Dette design er valgt til store åbne gulvarealer såsom flyhangarer, distributionscentre og store fabrikationshaller. Selvom den leverer mest varme, har W-konfigurationen også brugt til større afstande og mere omhyggelig støtteafstand for at håndtere termisk ekspansion.

Engros W-Type Radiant Tube Manufacturer, Exporter Company Jiangsu Huaye Technology Co., Ltd er Kina W-type strålerørproducent og W-type strålerøreksportørfirma, vi tilpasser og hele... Se produkt →

Ovenstående outputværdier er vejledende for typiske gasfyrede rørvarmere i stedet for absolutte grænser. Faktisk klassificering af brænderkapacitet, rørdiameter og legeringstykkelse af rørvæggen. Længere rør øger det samlede overfladeareal, men øger også trykfaldet i forbrændingsgas, så brænderen skal tilpasses til rørgeometrien. At vælge en konfiguration, der er for stor til pladsen, fører til korte cykler og dårlig komfort, mens en underdimensioneret enhed vil køre vedvarende og bruge mere brændstof end nødvendigt. Et korrekt tilpasset system leverer konstant stråling uden træk eller støj forbundet med højhastighedsluftopvarmning.

Strålingsvarmefordeling og komfortprofil

Måden varme fordeles over et gulvplan er et af de stærkeste argumenter for strålerørvarmere. Fordi infrarød energi rejser, indtil den kommer i kontakt med en overflade, bliver gulvet i sig selv en lavtemperaturradiator, der frigiver varme tilbage opad. Dette giver en temperaturprofil, der er meget forskellig fra den for et varmluftsystem.

Overfladetemperaturen langs et strålerør er ikke ensartet. Nær brændende stiger metallet hurtigt til toptemperatur, fordi flammen og forbrændingsgasserne er varmest på det tidspunkt. Ved at bevæge sig mod udstødningsenden afgiver gasserne varme til rørvæggen, så overfladetemperaturen falder gradvist. Et veldesignet rører og temperaturforskel på ikke mere end 20 til 25 procent mellem brændende og aftræksenden. Alligevel bestemmer gennemsnitstemperaturen over hele røret, hvor meget infrarød energi der leveres til rummet.

Temperaturkurvens jævne stigning og fald har betydning for både komfort og udstyrets levetid. Hvis røret topper for skarpt og derefter falder hurtigt, modtager gulvet direkte under brænderenden meget mere stråling end resten af ​​​​bugten, hvilket skaber varme pletter og kolde zoner. En mere jævn profil betyder, at reflektoren kan fordele stråling mere ensartet over det optagede gulvareal. Materialevalg påvirker også kurven, fordi højlegerede rør med god termisk ledningsevne spreder varmen langs deres længde mere jævnt end rør lavet af lavkvalitetsstål. Det er en af ​​grundene til, at industrielle købere specificerer certificerede højtemperatur legeringsrør for lang levetid og ensartet output.

Radiant Tube Heater vs. Unit Heater jeg opbevarer rom

Facility managers sammenligner ofte strålerørvarmere med konventionelle enhedsvarmere, når de planlægger og varmeopgradering. Begge systemer har gyldige anvendelser, men varmeleveringens fysik gør dem velegnede til meget forskellige forhold. Den hurtigste måde at ramme beslutningen på er at se på den temperaturfordeling, som hvert system skaber i en høj bygning.

Radarsammenligningen ovenfor scorer begge opvarmningstilgange på fem praktiske kriterier. Rørstrålevarmere scorer højere på effektivitet og komfort, fordi de leverer varme direkte til gulvniveau i stedet for at skubbe den mod taget. Temperaturens ensartethed er også bedre, da gulvet fungerer som en sekundær radiator, der udjævner varmen over rummet. Enhedsvarmere er kun lidt foran på støjsvaghed og adgang til små pladsvedligeholdelser, fordi en kanal- eller propelventilatorenhed har færre langsigtede bekymringer med træthed i rørmaterialer.

Det virkelige problem med en enhedsvarmer i et højt anlæg er lagdeling. Varm luft stiger op og samler sig i spærområdet, hvor den ikke har nogen nytteværdi, mens gulvet forbliver koldt og trækfuldt. Derfor bliver det praktiske ydelsesgab større i takt med at loftshøjden stiger. Et strålerørsystem behøver ikke at skubbe varm luft nedad; det udsender simpelthen stråling, der lander på gulvet og beboerne. For bygninger med lofter over 15 fod, som omfatter de fleste varehuse og industrianlæg, kan energitabet til lagdeling i et enhedsvarmersystem være betydelig.

Overvejelser om valg, installation og vedligeholdelse

Valg af den rigtige rørvarmer starter med en varmebelastningsberegning, ikke en tommelfingerregel. Beregningen skal tage højde for klimaskærm, isolering, luftskift, døråbningsfrekvens og interne varmekilder fra maskiner eller procesudstyr. Resultatet bestemmer den nødvendige BTU/time output og antallet af varmezoner. Loftshøjde og monteringsafstand bestemmer så rørkonfigurationen, fordi reflektoren og røroverfladen skal holdes på sikker afstand fra brændbare materialer.

Installationskvaliteten har en direkte effekt på strålingseffektiviteten. Røret skal hælde lidt opad mod udstødningsenden, så kondensat og forbrændingsgasser strømmer i den rigtige retning. Støttebøjler skal tillade røret at udvide sig og trække sig sammen, når det opvarmes og afkøles. Reflektoren skal holdes i den korrekte vinkel og holdes ren, så strålingen rettes mod målzonen i stedet for at blive spredt. En dårligt justeret reflektor kan reducere varmen, der når gulvet med en mærkbar margin.

Vedligeholdelse er ligetil, men afgørende. Brænderen bør inspiceres hver fyringssæson for kulstofopbygning og korrekte flammeegenskaber. Røroverfladen skal kontrolleres for vridning, lokal misfarvning eller revner, især i nærheden af ​​brænderen, hvor den termiske belastning er størst. Udsugningsventilatoren og afløbslåsen har også brug for opmærksomhed, fordi en blokeret kondensledning kan lukke for hele varmeren. De fleste producenter offentliggør en klar vedligeholdelsesplan, og at følge den beskytter garantien og forlænger levetiden for det varmebestandige legeringsrør.

Når projektet involverer udskiftning af et eksisterende varmesystem eller udbygning til en ny bygning, er det værd at inddrage udstyrsleverandøren tidligt i projekteringsfasen. En leverandør, der også fremstiller strålerørene, kan give praktisk vejledning om materialekvaliteter, rørvægstykkelse og brændertilpasning. For at diskutere en specifik bygningsprofil med metallurgiske ingeniører, kontakt vores ingeniørteam med plantegningen og driftsforhold.

Bundlinje om strålevarmereffektivitet

Rørstrålevarmere virker ved at brænde gas inde i et forseglet metalrør, opvarme dette rør til det punkt, hvor der udsendes infrarød, og sende strålingen direkte til gulvet, udstyr og mennesker. Princippet er ligetil, men tekniske beslutninger omkring rørkonfiguration, legeringskvalitet og brænderstyring bestemmer, hvor effektivt energien bruges i praksis.

Til store rum med højt til loftet leverer rørvarmere målbare fordele med hensyn til komfort og brændstoføkonomi. Selve bygningskonstruktionen bliver en del af varmesystemet, absorberer stråling og frigiver den langsomt i stedet for at miste varm luft til tagrummet. Tilpasning af rørkonfigurationen til varmebelastningen, installation af systemet med korrekt justering og vedligeholdelse af brænderen og rørets overflade vil holde systemet kørende effektivt i mange opvarmningssæsoner.
