Detaljeret guide til strålende rør: en introduktion

1. Oversigt

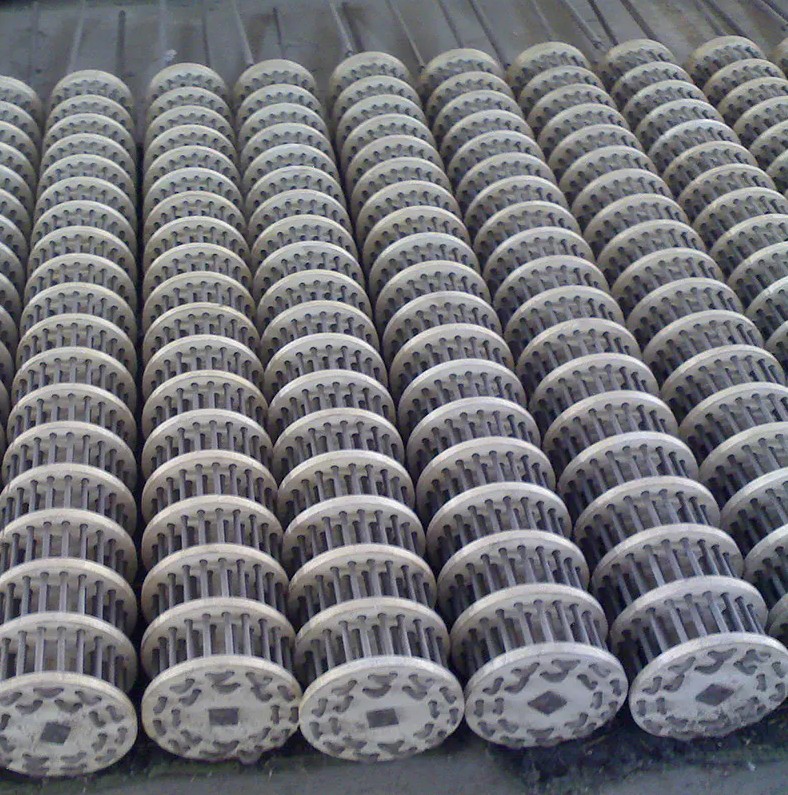

Strålende rør er højtemperatur, indirekte varmeelementer, der almindeligvis anvendes i industrielle ovne og varmebehandlingsprocesser. De består af en varmekilde (såsom en gasbrænder eller et elektrisk varmeelement) indesluttet i et beskyttende, varmebestandigt rør, som udstråler varme til ovnens indre, samtidig med at varmekilden afskærmes mod korrosive atmosfærer.

Nøglefunktioner
Varmeoverførsel: Primært gennem stråling (infrarød), med en mindre konvektiv komponent, hvilket muliggør ensartet opvarmning af overflader.
Beskyttelse: Røret beskytter varmekilden mod ætsende eller oxiderende miljøer, hvilket forlænger varmeelementets levetid.

2. Typer af strålende rør

Strålende rørende varierer primært i form og design, hver især optimeret til specifikke applikationer og pladsbegrænsninger.

3. Materialeeeevalg

Rørmaterialet er kritisk for ydeevnen, især under høje temperaturer og korrosive atmosfærer. Materialer er valgt ud fra temperaturbestandighed, korrosionsbestandighed og mekanisk styrke.

4. Tekniske specifikationer

Ved af strålerør bør man overveje at overveje følgende nøglespecifikationer:

5. Installation & Integration

Korrekt installation er afgørende for sikkerhed, effektivitet og lang levetid.

Kernekomponenter

Brænder (til gasfyrede rør): Genererer de forbrændingsgasser, der opvarmer røret.

Reflektorer: Ret strålingsenergien mod emnet, hvilket forbedrer effektiviteten.

Ventilatorer/blæsere: Bruges ofte til at cirkulere forbrændingsgasser gennem røret og udtømme dem sikkert.

Isolering (f.eks. brandsten): Omgiver røret for at indeholde varme og beskytte ovnvægge.

Installationstips

Tillad termisk udvidelse: Brug fleksible forbindelser eller ekspansionsfuger for at imødekomme temperatur-induceret vækst.

Sørg for korrekt frigang: Overhold anbefalede afstande fra andre ovnkomponenter for at forhindre overophedning.

Tætningsforbindelser: Alle samlinger skal være gastætte til gasfyrede rør for at undgå udætheder og sikre sikkerhed.

Brug passende montering: Fastgør røret ved hjælp af beslag eller understøtninger, der kan håndtere vægten og den termiske belastning.

6. Vedligeholdelse og sikkerhed

Rutinetjek

Visuel inspektion: Se efter revner, korrosion eller deformation på røroverfladen.

Trykprøvning: For gasfyrede rør, test regelmæssigt for udætheder ved hjælp af trykmålere.

Temperaturovervågning: Brug termoelementer for at sikre, at røret ikke overstiger dens nominelle temperatur.

Almindelige problemer og løsninger

7. Købsvejledning

Når du køber et strålerør, skal du overveje følgende kriterier for at sikre, at du vælger det rigtige produkt til din applikation:

Anvendelseskrav: Definer processer (f.eks. udglødning, karburering, tørring) og det nødvendige temperaturområde.

Ovnsstørrelse og -layout: Vælg en rørtype (lige, U, W osv.), der passer inden for de fysiske begrænsninger for din ovn.

Atmosfærekompatibilitet: Sørg for, at rørmaterialet kan modstå ovnatmosfæren (oxiderende, reducerende, neutral).

Energikilde: Vælg mellem gasfyret (højere temperaturer, lavere driftsomkostninger) eller elektrisk (præcis kontrol, ingen forbrændingsgasser) baseret på tilgængelighed og omkostninger.

Reguleringsoverholdelse: Bekræft, at røret og tilhørende brændere opfylder lokale sikkerheds- og emissionsstandarder (f.eks. NOx-grænser for gasbrændere).

8. Avancerede designkoncepter og innovationer

Moderne strålerørdesign inkorporerer sofistikerede funktioner til at forbedre ydeevnen, reducere energiforbruget og forbedre holdbarheden. Følgende innovationer er fremherskende i branchen:

A. Regenerative brændere med gasafskærmning

Koncept: Regenerative brændere forvarmer forbrændingsluften ved hjælp af ovnens egne udstødningsgasser, hvilket resulterer i en højere flammetemperatur. Dette kan dog forårsage overdreven opvarmning af rørvæggene.

Innovation: Introduktion af et gasformigt skjold - en strøm af inaktive eller afkølede gasser (ofte en del af forbrændingsprodukterne), der strømmer ved siden af ​​​​rørvæggen. Dette skjold beskytter røret mod den varmeste del af flammen, fordeler varmen mere jævnt og forhindrer lokal overophedning.

Fordel: Tillader brug af tyndere vægge, samtidig med at rørets levetid bevares, og reducerer dannelsen af ​​nitrogenoxider (NOx) ved at moderere flammetemperaturerne.

B. Spiral-svejset konstruktion

Koncept: Traditionelle svejsede rør kan have asymmetriske egenskaber på grund af svejsningens retning.

Innovation: Spiralsvejsning skaber et symmetrisk rør, hvor egenskaberne er ensartede rundt om omkredsen. Dette design minimerer også forvrængning under opvarmning.

Fordel: Forbedrer mekanisk stabilitet og varmeoverførselsensartethed, især vigtigt for højpræcisions varmebehandlingsprocesser.

C. Integrerede reflektorer og multi-tube konfigurationer

Koncept: For at maksimere strålingseffektiviteten kan røre arrangeres i konfigurationer, der reflekterer og koncentrerer varme.

Implementering:
W-type rør: Har flere bøjninger, der øger overfladearealet inden for et kompakt fodaftryk, ideelt til store varmezoner.

Reflektorer: Strategisk placerede reflekterende overflader (ofte lavet af højtemperaturlegeringer) retter stråling mod emnet, hvilket reducerer varmetabet til ovnens vægge.

Multi-tube bundter: I højkapacitetsovne er flere rør bundtet sammen med delte manifolds, hvilket afbalancerer flow og temperatur over et bredt område.

D. Tyndvæggede højtemperaturlegeringer

Materialer: Avancerede legeringer (f.eks. Kanthal, Fe-Cr-Al) med tynde vægge (så lave som 3/8") giver overlegen oxidationsmodstand samtidig med, at den termiske masse reduceres.

Fordel: Hurtigere ovnopvarmningstider og reduceret energiforbrug, da der skal opvarmes mindre materiale, før måltemperaturen nås.

9. Sammenlignende analyse: Strålende rør vs alternative varmeteknologier

Købere vurderer ofte strålerør i forhold til andre ovnopvarmningsmetoder. Nedenfor er en sammenlignende oversigt:

10. Casestudier: Real-World Applications

Casestudie 1: Kontinuerlig strimmelvarmebehandling

Udfordring: Opretholdelse af en ensartet temperatur på tværs af et bevægeligt stålbånd og samtidig bevaret en ren atmosfære.

Løsning: Implementering af U-type strålerør med regenerative brændere og en gasformig skærm. Rørets geometri muliggjorde et kompakt design, der passerede inden for ovnens begrænsede højde, mens skjoldet beskyttede røret mod flammespidser, hvilket forlænger dets levetid.

Resultat: Opnåede en 15 % reduktion i brændstofforbrug og en 20 % stigning i rørets levetid på grund af det beskyttede skjold og højkvalitets legeringsmateriale.

Casestudie 2: Højtemperaturudglødning

Udfordring: Ved nå temperaturer over 1200°C til legeringsudglødning uden at kompromittere rørets integritet.

Løsning: Udnyttelse af nikkelbaserede legeringsstrålerør med tyndvægget design og spiralsvejsning. Højtemperaturlegeringen modstod oxidation, og den tynde væg reducerede termisk inerti, hvilket muliggjorde hurtig temperaturstigning.

Resultat: Reduceret opvarmningstid med 30 % og elimineret hændelser med rørrevner over en 3-årig driftsperiode.

11. Fejlfindingsvejledning

12. Branchestandarder og overholdelse

Når du specificerer eller køber strålerør, skal du sikre overholdelse af følgende standarder for at garantere kvalitet, sikkerhed og interoperabilitet:

13. Tjekliste til indkøb af strålerør

Før du afslutter et køb, skal du bruge denne tjekliste for at sikre, at alle kritiske faktorer er rettet:

1.Definer proceskrav

Måltemperaturområde (°C/°F)

Nødvendig varmestrøm (kW/m²)

Ovnsatmosfære (oxiderende, neutral, reducerende)

2.Vælg Rørgeometri

Vælg mellem Lige, U-Type, W-Type eller P-Type baseret på ovnplads og varmezoneens ensartethed.

3.Specificer materialekvalitet

Bestem, om standard rustfrit stål er tilstrækkeligt, eller om en høj-nikkel-legering er nødvendig til korrosive miljøer.

4. Bekræft dimensionskompatibilitet

Bekræft yderdiameter, vægtykkelse og minimumsafstand (typisk ≥ 75 mm fra vægge) for at imødekomme termisk ekspansion.

5. Vurder brænderkompatibilitet

Sørg for, at rørets indløbsdesign matcher den tilsigtede brænder (regenerativ vs. direkte brand), og at gastrykspecifikationerne er opfyldt.

6.Anmod om teknisk dokumentation

Få materialecertifikater, varmebehandlingslogfiler og overholdelsescertifikater (ASTM, DIN, ISO).

7.Plan for installation og vedligeholdelse

Bekræft, at leverandøren giver installationsvejledninger, og at reservedele er let tilgængelige til den valgte rørtype.

14. Tjekliste for leverandørevaluering

Ved indkøb af strålerør sikrer en systematisk evaluering pålidelighed, overensstemmelse og værdi for pengene:

15. Best Practices for installation og sikkerhedsprotokoller

Korrekt installation er afgørende for ydeevne, levetid og sikkerhed. Følg disse retningslinjer:

1.Carance og support

Væg-/gulvafstand: Oprethold en minimumsafstand på 1,2×rørdiameter (d) fra ovnvægge og gulve ved temperaturer over 600°C og ≥100mm ved lavere temperaturer med høj luftstrøm.

Rørafstand: Center-til-center-afstand skal være ≥2,5×d for at undgå strålingsinterferens og sikre ensartet opvarmning.

Støttebøjler: Placer rørbøjler ikke mere end 10 cm fra brænderenheden, og brug S-kroge til sikker ophængning.

2. Installation af flange og tætning

Momentspecifikationer: Påfør ensartet moment på flangebolte (typisk 15-20Nm) for at undgå ujævn kompression, der kan føre til lækager.

Forseglingsintegritet: Brug højtemperatur silikone- eller grafitpakninger. Kontroller, at flammeobservationsvinduet vender nedad for at forhindre direkte flammepåvirkning af rørets indgangspunkt.

3.Tjek før idriftsættelse

Inspektion af stødsensor: Sørg for, at stødsensorerne på emballagen er intakte ved modtagelsen, hvilket indikerer, at røret ikke er blevet beskadiget under transporten.

Termisk billeddannelse: Udfør en infrarød scanning efter den første opvarmning for at identificere hot spots eller ujævne strålingsmønstre.

4. Sikkerhedsforanstaltninger

Trykaflastning: Installer trykaflastningsventiler på gasledningen for at beskytte mod overtryk.

Ventilation: Sørg for tilstrækkelig ventilation til forbrændingsgasser, især ved brug af lav-NOx-brændere, der kan producere højere niveauer af CO, hvis de ikke justeres korrekt.

16. Vedligeholdelsesplanlægning og livscyklusstyring

En proaktiv vedligeholdelsesstrategi forlænger rørets levetid og minimerer uventet nedetid:

Muligheder for end-of-life:

Renovering: Nogle høj-nikkel rør kan overtrækkes med beskyttende lag (f.eks. Al₂O₃) for at forlænge levetiden.

Genstøbning: For legeringsrør kan du overveje at sende materialet til et støberi til gensmeltning og støbning til nye rør, hvilket kan være mere bæredygtigt end at købe nyt lager.

17. Avanceret fejlfinding og diagnostik

Selv med omhyggelig design kan der opstå driftsproblemer. Dette afsnit giver en systematisk tilgang til diagnosticering af almindelige problemer, ved hjælp af både empiriske observationer og kvantitativ analyse.

A. Diagnostisk rutediagram for almindelige problemer

B. Kvantitativ rodårsagsanalyse

Når der opstår en fejl, skal du anvende en simpel kvantitativ model til at estimere bidraget fra hver faktor:

α (Termisk faktor): Stigende med hurtige temperaturændringer (ΔT/Δt). Brug data fra termoelementer til at beregne rampehastigheder.
β (kemisk faktor): Korrelerer med brændstofurenhedsniveauer (f.eks. ppm af H₂S). Få brændstofanalyserapporter.
γ (mekanisk faktor): Relaterer til rørsænkning (mm afvigelse) og gashastighed (m/s). Mål ved hjælp af laserjusteringsværktøjer og flowmålere.

18. Ofte stillede spørgsmål (FAQ)

Q1: Hvordan adskiller et strålerør sig fra en traditionel ovnbrænder?
Et strålerør omslutter varmekilden i et beskyttende rør, hvilket muliggør indirekte opvarmning. Dette beskytter varmeelementet mod ætsende atmosfærer og muliggør en mere ensartet varmefordeling sammenlignet med direkte flammebrændere.

Q2: Kan strålerør bruges til både opvarmning og køling?
Nej, strålerør er udelukkende designet til opvarmning. Køleprocesser bruger typisk forskellige teknologier såsom vandkapper eller luftkølesystemer.

Q3: Hvad er den typiske levetid for et strålerør?
Levetiden varierer baseret på materiale og driftsforhold, men varierer generelt fra 5 til 15 år. Korrekt vedligeholdelse og undgåelse af udsættelse for temperaturer ud over rørets klassificering kan forlænge dets levetid.

Q4: Er der nogen særlige sikkerhedsproblemer med strålerør?
Ja. For gasfyrede rør skal du sørge for korrekt ventilation og udsugning af forbrændingsgasser. For alle rør, undgå direkte kontakt med den varme overflade og brug beskyttelsesudstyr under installation og vedligeholdelse.

19. Hurtig referencetjekliste
