Lad os få en omfattende forståelse af højtemperatur-legeringsstænger

1. Oversigt over kerneviden

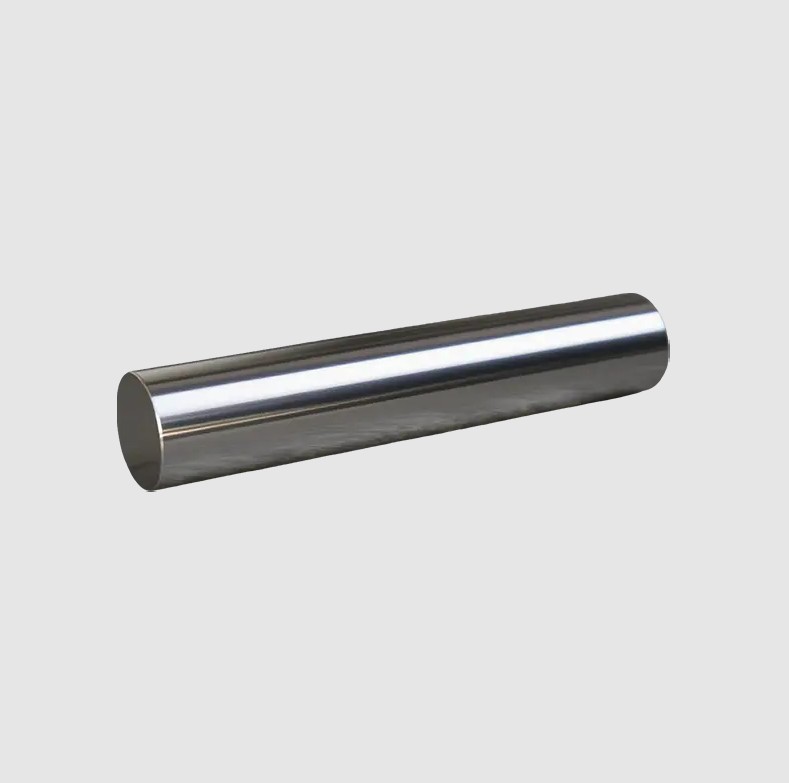

Højtemperatur legeringsstænger er præcisionskonstruerede metalstænger designet til at bevare styrke, modstå oxidation og opretholde dimensionsstabilitet ved høje temperaturer. Disse stænger er afgørende for applikationer lige fra rumfartsmotorkomponenter til industrielle ovne.

Nøglekarakteristika:

Materialekvaliteter: Typisk fremstillet af nikkelbaserede, koboltbaserede eller ildfaste metallegeringer (f.eks. Inconel, Hastelloy, Nimonic, TZM).

Formfaktor: Fås som rundstænger, stænger eller rør med en bred vifte af diametre (ofte fra nogle få millimeter til flere tommer).

Overholdelse af standarder: De fleste produkter opfylder internationale standarder såsom ASTM, AMS, ISO eller GB/T, hvilket sikrer materialecertificering og sporbarhed.

Forarbejdning: Kan leveres under forskellige forhold (udglødet, opløsningsbehandlet) og kan kræve yderligere bearbejdning eller varmebehandling baseret på slutanvendelse.

2. Detaljeret legeringssammenligningstabel

Tabellen nedenfor opsummerer de mest almindelige højtemperaturlegeringskvaliteter og fremhæver deres maksimale driftstemperaturer, typiske anvendelser og relevante industristandarder.

3. Valgvejledning: Sådan vælger du den rigtige stang

4. Industristandarder og certificeringer

5. Ansøgningscasestudier

Case Study 1: Jet Engine Turbine Blade

Brugt legering: Nimonic 115

Begrundelse for valg: Klingen fungerer i et miljø med høje temperaturer (-1100°C) med betydelig mekanisk belastning. Nimonic 115 giver en kombination af høj trækstyrke og fremragende krybemodstand.

Resultat: Forbedret motoreffektivitet og længere serviceintervaller på grund af overlegen ydeevne ved høje temperaturer.

Casestudie 2: Kemisk behandlingsreaktorbeholder

Brugt legering: Hastelloy C-4

Begrundelse for valg: Reaktoren behandler ætsende kemikalier ved temperaturer op til 350°C. Hastelloy C-4 tilbyder enestående modstandsdygtighed over for både oxiderende og reducerende miljøer.

Resultat: Forlænget levetid for beholderen og reducerede vedligeholdelsesomkostninger på grund af legeringens modstandsdygtighed over for korrosionsrelateret nedbrydning.

Casestudie 3: Højtemperaturovnsstøttestruktur

Brugt legering: TZM (Titanium-Zirconium-Molybdæn)

Begrundelse for valg: Understøtningsstrukturen skal bevares den strukturelle integritet ved temperaturer over 1200°C. TZM giver høj styrke og stabilitet ved disse ekstreme temperaturer.

Resultat: Pålidelig drift under høje termiske belastninger med minimal deformation.

6. Bestillingsproces & Lead Times

Når du afgiver en ordre på højtemperaturlegeringsstænger, skal du overveje følgende trin:

1.Specifikationsbekræftelse:

Definer klart legeringskvaliteten (f.eks. Inconel 718, Hastelloy C-4).

Angiv nøjagtige dimensioner (diameter, længde) og tolerancekrav.

Angiv enhver påkrævet varmebehandling (f.eks. udglødet, opløsningsbehandlet).

2. Certificeringsanmodning:

Anmod om materialetestrapporter (MTR) og overensstemmelsescertifikater (f.eks. AMS, ASTM).

3. Prøvegennemgang (valgfrit):

For store ordrer, anmod om et prøvestykke for at verificere dimensioner og overfladefinish.

4. Estimat for leveringstid:

Lagervarer: Typisk 2-5 hverdage.

Tilpassede længder/varmebehandlinger: Typisk 15-30 arbejdsdage, afhængig af kompleksiteten og den aktuelle produktionsplan.

5. Forsendelse og håndtering:

Højtemperaturlegeringer sendes ofte i beskyttende emballage for at forhindre overfladeforurening. Bekræft emballagekravene, hvis materialet skal bruges i et renrum eller sterilt miljø.

7. Retningslinjer for vedligeholdelse og inspektion

Selvom højtemperaturlegeringer er designet til ekstreme forhold, er regelmæssig vedligeholdelse og inspektion afgørende:

Visuel inspektion: Se efter tegn på oxidation, revner eller overfladegruber. For legeringer som Inconel kan et tyndt oxidlag være normalt.

Dimensionskontrol: Brug præcisionsmåleværktøjer (mikrometre, skydelære) for at verificere, at stængerne forbliver inden for tolerancen efter service.

Ikke-destruktiv testning (NDT): Overvej ultralydstestning eller hvirvelstrømstestning for at opdage interne fejl, især i kritiske rumfarts- eller strømproduktionskomponenter.

Rengøring: Brug ikke-slibende rengøringsmetoder. Undgå skrappe kemikalier, der kan kompromittere legeringens beskyttende oxidlag.

8. Sammenligning med alternative materialer

9. Key Takeaways

Vælg den rigtige legering: Baser dit valg på den specifikke temperatur, mekanisk belastning og korrosionsmiljø for din applikation.

Bekræft standarder: Sørg for overholdelse af relevante standarder (ASTM, AMS, ISO) og anmod om korrekt certificering.

Plan for leveringstider: Brugerdefinerede ordrer kan tage flere uger; tag dette ind i dit projekts tidslinje.

Vedligehold korrekt: Regelmæssige inspektioner og korrekt håndtering er afgørende for at sikre langsigtet ydeevne.

10. Overfladebehandlinger og -belægninger

Mens mange højtemperaturlegeringer udvikler og beskytter oxidlag under service, kan yderligere overfladebehandlinger forbedre ydeevnen til specifikke applikationer.

11. Bedste praksiss for bearbejdning og fremstilling

Bearbejdning af højtemperaturlegeringer kræver specialiserede teknikker på grund af deres hærdningstendenser og høje styrke.

12. Supply Chain Dynamics & Sourcing Strategier

I betragtning af den strategiske betydning af højtemperaturlegeringer, især i luftfarts- og energisektorer, er en robust indkøbsstrategi afgørende.

13. Fejlfinding og almindelige problemer

14. Testmetoder og validering

Højtemperatur legeringsstænger gennemgå en række tests for at validere deres ydeevne:

1.Kemisk sammensætningsanalyse

Metode: Optisk emissionsspektroskopi (OES) eller røntgenfluorescens (XRF).

Formål: Bekræft, at legeringen opfylder de præcise grundstofprocenter, der er defineret af standarder (f.eks. Ni 50-55 % for Inconel 718).

2. Mekanisk prøvning

Træktest: Bestemmer flydespænding, ultimativ trækstyrke og brudforlængelse. For Inconel 718 varierer typisk trækstyrke ved stuetemperatur fra 965 MPa til over 1500 MPa afhængig af varmebehandling.

Hårdhedstest: Rockwell C hårdhed (HRC) måles almindeligvis. Inconel 718 kan opnå HRC 36-44 i standard ældet tilstand og op til HRC 50 i højstyrke tilstand.

Krybetest: Måler materialets evne til at modstå deformation under vedvarende høj temperatur og stress, en kritisk egenskab for turbinekomponenter.

3.Mikrostrukturel undersøgelse

Metode: Optisk mikroskopi og scanningselektronmikroskopi (SEM) for at observere kornstørrelse, udfældningsfaser (γ', γ'') og eventuelle defekter.

Relevans: Tilstedeværelsen og fordelingen af ​​bundfald påvirker direkte legeringens højtemperaturstyrke og udmattelsesbestandighed.

4. Ikke-destruktiv testning (NDT)

Teknikker: Ultralydstest (UT), radiografisk test (RT) og hvirvelstrømstest.

Formål: Opdag interne fejl såsom hulrum, revner eller indeslutninger uden at beskadige delen.

15. Miljø- og bæredygtighedsovervejelser

Produktionen og brugen af højtemperaturlegeringer har miljømæssige konsekvenser, og industrien bevæger sig mod mere bæredygtig praksis:

16. Designoptimering til højtemperaturapplikationer

Når du designer komponenter, der fungerer ved forhøjede temperaturer, skal du overveje følgende retningslinjer:

Krybemodstand: Design til spændinger under 70 % af materialets flydespænding ved driftstemperaturen for at afbøde krybedeformation over tid.

Stresskoncentrationer: Minimer skarpe hjørner og hak. Brug fileter og glatte overgange for at reducere stressforhøjere, især vigtigt for komponenter som turbinevinger.

Termiske gradienter: Regn for differentiel ekspansion. I samlinger af flere materialer (f.eks. Inconel 718 til rustfrit stål), design kompatible grænseflader eller graderede overgange for at imødekomme uoverensstemmende termiske udvidelseskoefficienter.

Træthedslevetid: For cyklisk belastning, prioriter overfladefinishkvalitet (Ra < 0,8 µm) og overvej skudblæsning for at indføre gavnlige restspændinger.

17. Ofte stillede spørgsmål (FAQ)

Q1: Hvordan vælger jeg den rigtige legering til min applikation?

Temperatur: Tilpas legeringens maksimale driftstemperatur til dit driftsområde (f.eks. Inconel 718 til op til 704°C, Hastelloy C-4 til højkorrosionsmiljøer op til 400°C).
Korrosion: For aggressiv kemisk eksponering skal du overveje nikkel-chrom-molybdæn-legeringer som Hastelloy C-4 eller Haynes 188.
Mekanisk belastning: For høj mekanisk belastning ved temperatur skal du vælge legeringer med dokumenteret krybemodstand som Nimonic 115 eller TZM.

Q2: Hvad er forskellen mellem ASTM og AMS standarder?

ASTM (American Society for Testing and Materials) dækker en bred vifte af materialespecifikationer og testmetoder, hvilket sikrer basiskvalitet.
AMS (Aerospace Material Specification) er mere specifik for rumfartsapplikationer, der ofte kræver strammere kontrol over sammensætning og ydeevne.

Q3: Kan disse stænger svejses?

Mange højtemperaturlegeringer er svejsbare, men de kræver ofte specifikke fyldmetaller og varmebehandling efter svejsning for at undgå revner (f.eks. er Inconel 718 kendt for fremragende eftersvejsningsegenskaber). Se altid leverandørens svejsevejledninger.

Q4: Hvad er de typiske leveringstider for tilpassede ordrer?

Lagerstænger: 3-7 hverdage efter betalingsbekræftelse.
Brugerdefinerede stænger: 20-45 arbejdsdage, afhængig af kompleksiteten af ​​varmebehandlingen og bearbejdningskravene.

18. Emerging Trends & Future Outlook
